换向转阀 3.换

换向转阀（图 11.34）常用于早期液压系统中，可控制压力达到70 bar。由于系统应用需要更高的压力，这类阀的操纵力较大且力不能完全平衡，因此使用逐渐减少。

而且，电磁换向转阀只是借助于更繁复的机械结构（自动控制的实现）。

除了一些特定型式和特殊应用，换向转阀在现今的液压行业的重要性较小。

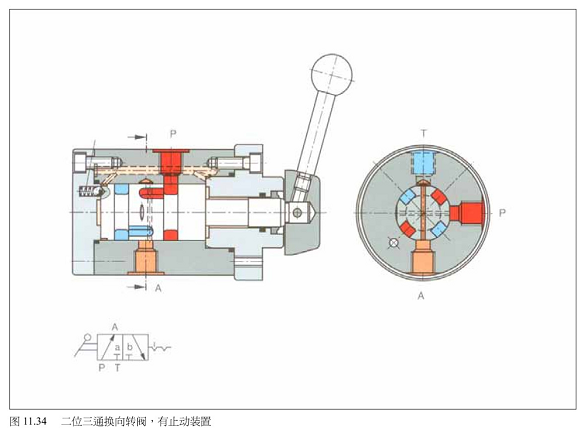

图11.34表示的是二位三通换向转阀。每一端口在旋转控制轴之后通过纵向孔连通在一起。容易看出，一旦端口有压力变化，控制轴就被推向翼侧的阀体壁了。

换向座阀 4.

换向座阀是一类方向控制阀，阀孔内有一个或多个球状或锥性或平面形阀芯（可移动）（图11.35），阀芯置于阀座上。 当工作压力上升时，这类阀的密封性变得更好，

换向座阀的主要特性包括∶

_无泄漏

寿命长，因无泄漏和节流缝隙等可供污染物飘浮的_头条件

— 无需附加隔离件的隔离功能

因无液压粘滞阻力（压力相关的变形）和泄漏，故可在最高压力下使用一 因行程短，压力损失大

开启阶段会因负遮盖（同时与泵，执行机构和油箱的连接）而造成压力降低。 第4.1 节给出了一种避免这种连接的方法。

一 阀的轴向压力不完全平衡而导致的性能下降

换向座阀可用直动式或先导式控制方式，究竟朵用何种主要决定于需要的操纵力大小，以及阀的公称通径。

4.1 直动式换向座阀

这类换向阀直接朵用机械式操纵方式。

由于方向控制阀中压力和流量造成的静态和动态液动力的影响，通常只有公称通径 10 以下的直动式方向控制座阀。 这一界限对应于工作压力630 bar 时大约 36L/min 流量的液压功率，且主要针对电磁控制换向座

阀。

当然，可以制造公称通径大于10的电磁控制直动式换向座阀·然而考虑一下需要的操纵力。需要多大的电磁铁才能产生这么大的力，还有安全运行因素，待机时间和难以驾驭的压力冲击，综合这些因素，公称通径大于 10 的直动式换向阀，一般不具有实际意义。

下面叙述最常用的电动式换向座阀的功能原理。

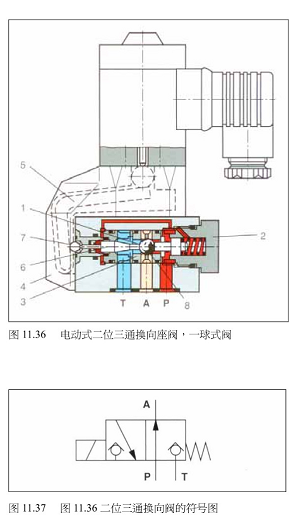

在初始位置，作为密封元件的钢球（1）被弹簧（2）推压在左侧的阀座（3）上（见图 11.36）。

在初始位置，从P到A的油路连通，端口T关闭。 阀位的转换靠的是电磁力。电磁力通过杠杆，作用于阀体内由轴承，钢球（7）和作用活塞（6）所支承的密封钢球（1）上，密封钢球被推压在右侧的弹簧（2）阀座（8）上。于是端口P关闭，从A到T的油路连通。 作用活塞（6）在两个方向都有密封，两个密封之间的油睦与P腔连通。这样就达到了阀的轴向压力平衡，也即阀座上不再作用有压力。 这样就只需较小的开关力了。

在开关过程中，端口可在短时间内实现互相连通（负遮盖）。

许多换向滑阀所具有的符号图，对于换向滑阀都没有。这是由于这些换向滑阀具有特殊的结构。

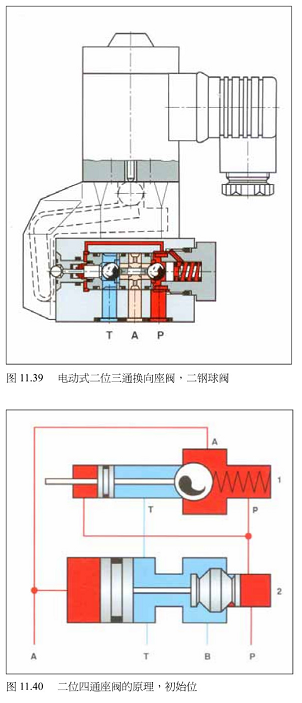

如果要交换一钢球阀中的两个阀位，就必须使用二钢球阀的结构（图11.39）。

在二钢球的阀中，开始时A到T的油路连通，端口P 关闭。P通道的钢球被弹簧推压在阀座上。在开启位，右侧的钢球被从阀座上抬起，而左侧的钢球被弹簧推压在阀座.上

在二位三通换向座阀的基础上，利用叠加板和盖板， 就能得到二位四通换向阀。下面的符号原理图给出了这一操作的方法（图11.39，图 11.40）。

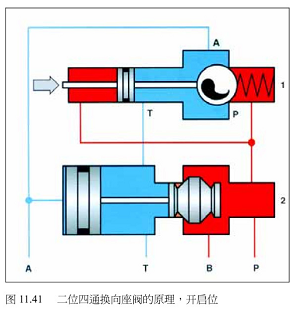

上部（1）代表二位三通换向座阀（图11.36），下部（2）为加盖板。在初始位置，钢球（1）在阀座内，从端口P到A的通路开启。 来自A的控制油路到达阀芯（2），其横截面积大于右侧的密封元件，因而被向右推压在阀座上。叠加板上的端口B 与T 连通，端口P关闭。

当二位三通换向率阀（1）动作时，端口P关闭，因此端口A到T的通路开启。与此同时，盖板上的大阀芯则释压溢流。

P口的压力推动阀芯与密封件一同向左移动，关闭了从 B到T的通路。于是，端口P与B连通，端口A与T连通

盖板的开关元件具有"正迎盖"。

使用差动液压缸时，为了避免压力增大，液压缸的环形面积必须与A 连通。

4.2 先导式换向座阀

较小通餐的直动式（电磁》换向座阀，用于方向座阀的先导控制级·

4.2.1

二位三通先导式换向座阀

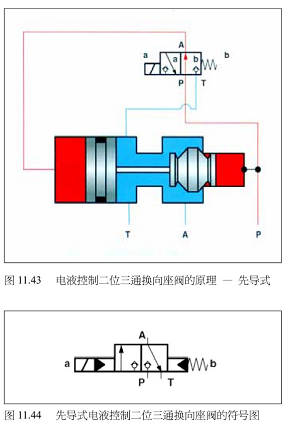

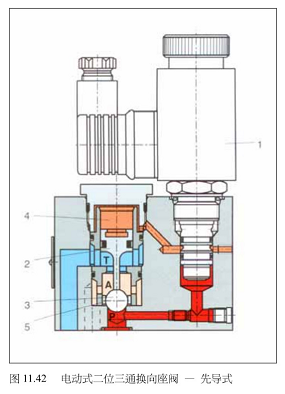

先导式二位三通换向座阀见图11.42、其机能原理图 I11.43。

在中位、控制阀芯（2）受到来自先导阀（I）的泵压作用，受压面积大于闭合元件（3）的面积，因此后者被压在阀座上，端口P关闭，而端口 A 与T连通。

如先导阀（1）起作用（电磁铁得电），控制腔（4）就与端口T连通。 泵压将闭合元件（3）从阀座上抬起，端口T闭合，而端口 A 与P连通。

主阀芯具有一个正遥盖量（阀套 5），因此在开关过程中，端口 P、A和T关闭。

由于先导阀是内控式，为保证其开关可靠，需要一个最低泵压 。

二位四通换向座阀的机能，也可通过先导式二位三通换向座阀与盖板的组合来实现（见 4.1 节）。

4.2.2

三位四通先导式换向座阀

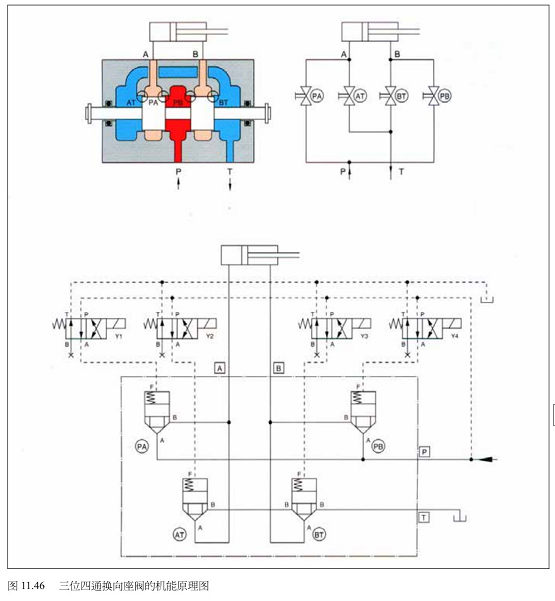

三位四通换向座阀的机能，可通过对二位二通换向座阀的适当组合来实现。这类简单的开关阀，能够成为可变节流式滑阀的一种替代阀门。

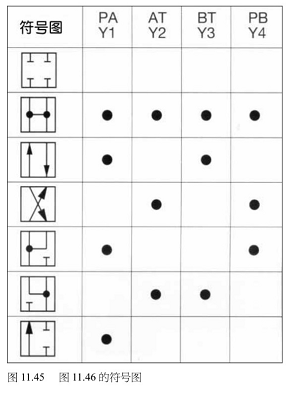

然而可变节流式滑阀是以机械方式连结在一起的，需要一种特殊的图形符号来表示流向，以及适当连接组合之后每一流动的阻力（见图 11.45）。 这一基本原理，可转化为四个互连的插装阀（见图 11，.46）。《详细资料可见"液压培训教材"第四册）

4.3 符号

根据DIN IS0 1219，对换向滑阀和换向座阀并未作区分，然而，实际应用中区分这二者不无必要。在表11.2中，换向座阀的关闭元件表示为单向阀。

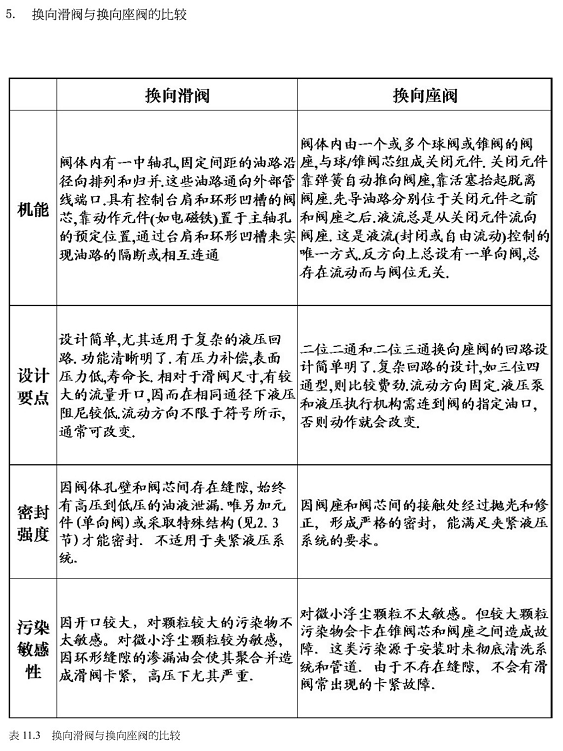

系统设计中阀的大小如何选择 6.

.弄

产品样本目录中，有项目工程师选用方向控制阀时需要确定的参数。

6.1 动态性能限

方向控制阀的开关容量界限（与压力有关的最大允许流量），由以下因素确定∶

阀的公称尺寸

一 操纵类型（对于电动型。需要确定电磁阀∶直流电磁阀，交流电磁阀，防爆电磁阀，特种电磁阀）一 阀的图形符号一 端口液流方向

一 阀位切换靠控制单元还是复位弹簧— 交流电磁阀的使用频率

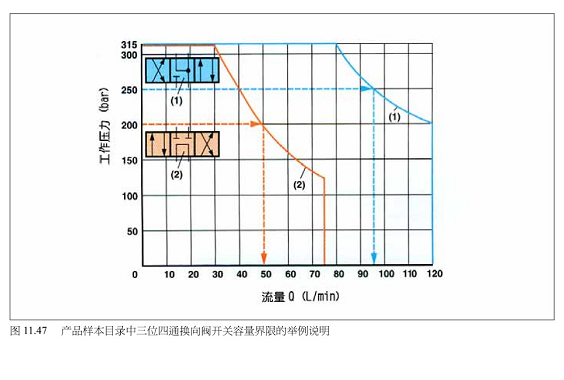

选用普通换向阀时，可在产品样本目录中各种阀的图形符号所对应p-Q性能曲线中，得到开关容量界限（见图 11.47)-

在图11.47中，图形符号（1）的阀，在压力 250bar 时静态开关的最大流量为 95L/min。 相反地，对于图形符号（2）的阀，压力为 200bar 时只能保证最大流量 50L/min。

产品样本目录中的开关容量界限，对两个方向流动有效，如从P 到A，与此同时回油从B 到T。

如果流向改变或堵住工作端口，就可出现较大的性能落差，因为作用在阀上的液动力决定于阀的类型。

对于此类应用情况，需要咨询制造厂商。

方向座阀的流向不可改变。

性能界限按照国际标准 IS0 DIS 6403 进行检测-

6.2 方向控制阀的压差

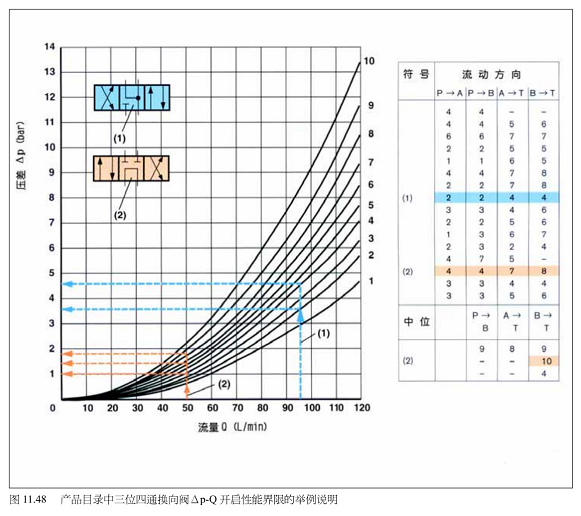

产品样本中的性能曲线（图11.48）只考虑了方向控制阀的压差。叠加阀和连接管路的压差也应加到方向阀的压差中去。

滑阀为（1）型的方向控制阀，流量Q=95L/min 时，从P到 A和从B到T的压差△p都为3.8 bar。

滑阀为（2）型的方向控制阀，流量Q-50L/min 时，从P到 A和从P到B的压差△p为1 bar. 从A到的压差为1.5 bar.从B到T的压差为 1.8 bar。
